LT-WY38

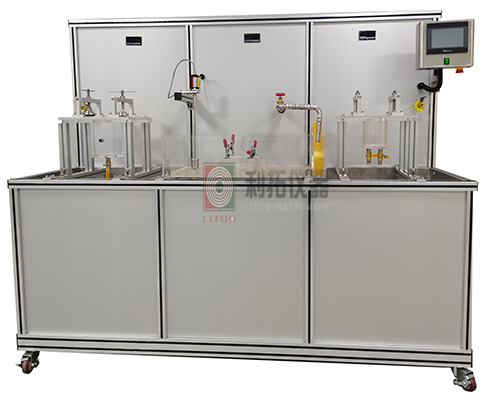

地漏綜合性能試驗機

本機主要用于地漏產品的性能測試。

控制系統

本機由電腦、PLC、水泵、伺服電機、氣缸等控制元器件及專業測試程序等構成控制系統。

技術參數

序號

項 目 名 稱

要    求

1

工作電壓

水泵、加熱、制冷三相AC380V，其余單相AC220V

2

工作氣壓

外接,0.3MPa～0.6 MPa

3

真空壓力

-0.085～0 MPa可調

4

測試產品范圍

地漏

5

測試介質

常溫水、真空負壓

6

水泵流量

在0.2MPa動壓下，可提供不低于60L/min的流量

7

外形材料

鋁型材框架+鋁塑封板

8

用電功率

最高5KW

9

測試工位

2個工位，1個性能工位，1個流量測試工位

10

上位機

電腦（可選觸摸屏）

11

整機尺寸

長2450*寬1100*高1650（單位：mm)

符合標準及條款

品類

標準名稱

標準條款

地漏

GB/T 27710-2011 地漏

7.5.2 耐壓性能

地漏

GB/T 27710-2011 地漏

7.5.3 密閉性能

地漏

GB/T 27710-2011 地漏

7.5.4 防返溢性能

地漏

GB/T 27710-2011 地漏

7.5.5 排水流量

地漏

GB/T 27710-2011 地漏

7.5.6 自清能力

地漏

GB/T 27710-2011 地漏

7.5.8 水封穩定性
